UNITAT D'OBRA IBS020: UNITAT EXTERIOR D'AIRE CONDICIONAT DE CONDENSACIÓ PER AIGUA, AMB RECUPERACIÓ DE CALOR.
CARACTERÍSTIQUES TÈCNIQUES

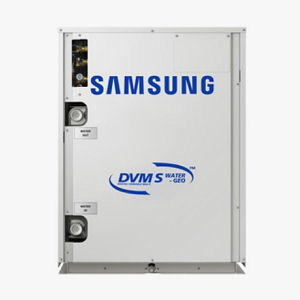

Unitat exterior d'aire condicionat de condensació per aigua, amb recuperació de calor, sistema VRF, per a gas R-410A, gamma DVM S Water, model AM080MXWANR/EU "SAMSUNG", alimentació trifàsica (400V/50Hz), potència frigorífica 22,4 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura d'entrada de l'aigua 30°C), potència calorífica 25,2 kW, (temperatura de bulb sec de l'aire interior 20°C, temperatura de bulb humit de l'aire interior 15°C, temperatura d'entrada de l'aigua 20°C), nº màxim d'unitats interiors connectables 14, rang de capacitat d'unitats interiors connectables des de 11,2 fins a 29,1 kW, consum elèctric en refrigeració 3,67 kW, consum elèctric en calefacció 3,97 kW, SEER 6,1, SCOP 6,35, amb compressor scroll amb tecnologia Inverter, diàmetre de connexió de la canonada de líquid 3/8", diàmetre de connexió d'a canonada de gas 3/4", diàmetre de connexió de la canonada de descàrrega de gas 5/8", longitud màxima entre unitat exterior i unitat interior més allunyada 170 m, longitud total màxima de canonada frigorífica 500 m, longitud màxima entre el primer kit de ramificació de canonada frigorífica i unitat interior més allunyada 90 m, diferència màxima d'altura d'instal·lació 50 m si la unitat exterior es troba per sobre de les unitats interiors, diferència màxima d'altura d'instal·lació 40 m si la unitat exterior es troba per sota de les unitats interiors, diferència màxima d'altura entre unitats interiors 50 m, càrrega de refrigerant 5,5 kg, potència sonora en refrigeració 70 dBA, pressió sonora en refrigeració 48 dBA, pressió sonora en calefacció 51 dBA, pes 160 kg, dimensions 770x1000x545 mm, rang de funcionament de temperatura de l'aire exterior en refrigeració des de 10 fins a 45°C, rang de funcionament de temperatura de l'aire exterior en calefacció des de 10 fins a 45°C. Inclús elements antivibratoris de terra.
CRITERI D'AMIDAMENT EN PROJECTE
Nombre d'unitats previstes, segons documentació gràfica de Projecte.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig. Col·locació i fixació. Connexió a les línies frigorífiques. Connexió a la xarxa elèctrica. Connexió a la xarxa de desguàs. Posada en marxa.
CONDICIONS DE TERMINACIÓ.
La fixació al parament suport serà adequada, evitant-se sorolls i vibracions.
CONSERVACIÓ I MANTENIMENT.
Es protegirà enfront de cops i esquitxades.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.
CRITERI DE VALORACIÓ ECONÒMICA
El preu no inclou la canalització ni el cablejat elèctric d'alimentació.
