| Unitat exterior d'aire condicionat, amb recuperació de calor | ||
| IBS015 | Unitat exterior d'aire condicionat, amb recuperació de calor | |
|
Unitat exterior d'aire condicionat amb recuperació de calor, sistema VRF, per a gas R-410A, gamma DVM S Eco, model AM040BXMDER/EU "SAMSUNG", alimentació monofàsica (230V/50Hz), potència frigorífica 12,1 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 12,1 kW, (temperatura de bulb sec de l'aire interior 20°C, temperatura de bulb humit de l'aire interior 15°C, temperatura de bulb sec de l'aire exterior 7°C, temperatura de bulb humit de l'aire exterior 6°C), consum elèctric en refrigeració 3,87 kW, consum elèctric en calefacció 3,04 kW, EER 3,13, COP 3,98, SEER 7,9, SCOP 4,65, amb compressor BLDC Twin Rotary amb tecnologia Inverter i doble ventilador amb motor BLDC amb tecnologia Inverter, cabal d'aire 100 m³/min, diàmetre de connexió de la canonada de líquid 3/8", diàmetre de connexió de la canonada de descàrrega de gas 5/8", diàmetre de connexió d'a canonada de gas 5/8", longitud màxima entre unitat exterior i unitat interior més allunyada 150 m, longitud total màxima de canonada frigorífica 300 m, longitud màxima entre el primer kit de ramificació de canonada frigorífica i unitat interior més allunyada 40 m, diferència màxima d'altura d'instal·lació 50 m si la unitat exterior es troba per sobre de les unitats interiors, diferència màxima d'altura d'instal·lació 40 m si la unitat exterior es troba per sota de les unitats interiors, càrrega de refrigerant 3,2 kg, potència sonora en refrigeració 68 dBA, pressió sonora en refrigeració 51 dBA, pressió sonora en calefacció 55 dBA, pes 97 kg, dimensions 940x1210x330 mm, rang de funcionament de temperatura de l'aire exterior en refrigeració des de -5 fins a 48°C, rang de funcionament de temperatura de l'aire exterior en calefacció des de -25 fins a 26°C. Inclús elements antivibratoris de terra. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA IBS015: UNITAT EXTERIOR D'AIRE CONDICIONAT, AMB RECUPERACIÓ DE CALOR.
CARACTERÍSTIQUES TÈCNIQUES

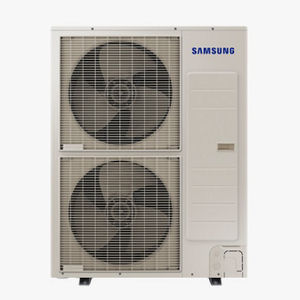

Unitat exterior d'aire condicionat amb recuperació de calor, sistema VRF, per a gas R-410A, gamma DVM S Eco, model AM040BXMDER/EU "SAMSUNG", alimentació monofàsica (230V/50Hz), potència frigorífica 12,1 kW (temperatura de bulb sec de l'aire interior 27°C, temperatura de bulb humit de l'aire interior 19°C, temperatura de bulb sec de l'aire exterior 35°C, temperatura de bulb humit de l'aire exterior 24°C), potència calorífica 12,1 kW, (temperatura de bulb sec de l'aire interior 20°C, temperatura de bulb humit de l'aire interior 15°C, temperatura de bulb sec de l'aire exterior 7°C, temperatura de bulb humit de l'aire exterior 6°C), consum elèctric en refrigeració 3,87 kW, consum elèctric en calefacció 3,04 kW, EER 3,13, COP 3,98, SEER 7,9, SCOP 4,65, amb compressor BLDC Twin Rotary amb tecnologia Inverter i doble ventilador amb motor BLDC amb tecnologia Inverter, cabal d'aire 100 m³/min, diàmetre de connexió de la canonada de líquid 3/8", diàmetre de connexió de la canonada de descàrrega de gas 5/8", diàmetre de connexió d'a canonada de gas 5/8", longitud màxima entre unitat exterior i unitat interior més allunyada 150 m, longitud total màxima de canonada frigorífica 300 m, longitud màxima entre el primer kit de ramificació de canonada frigorífica i unitat interior més allunyada 40 m, diferència màxima d'altura d'instal·lació 50 m si la unitat exterior es troba per sobre de les unitats interiors, diferència màxima d'altura d'instal·lació 40 m si la unitat exterior es troba per sota de les unitats interiors, càrrega de refrigerant 3,2 kg, potència sonora en refrigeració 68 dBA, pressió sonora en refrigeració 51 dBA, pressió sonora en calefacció 55 dBA, pes 97 kg, dimensions 940x1210x330 mm, rang de funcionament de temperatura de l'aire exterior en refrigeració des de -5 fins a 48°C, rang de funcionament de temperatura de l'aire exterior en calefacció des de -25 fins a 26°C. Inclús elements antivibratoris de terra.
CRITERI D'AMIDAMENT EN PROJECTE
Nombre d'unitats previstes, segons documentació gràfica de Projecte.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig. Col·locació i fixació. Connexió a les línies frigorífiques. Connexió a la xarxa elèctrica. Connexió a la xarxa de desguàs. Posada en marxa.
CONDICIONS DE TERMINACIÓ.
La fixació al parament suport serà adequada, evitant-se sorolls i vibracions.
CONSERVACIÓ I MANTENIMENT.
Es protegirà enfront de cops i esquitxades.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.
CRITERI DE VALORACIÓ ECONÒMICA
El preu no inclou la canalització ni el cablejat elèctric d'alimentació.
